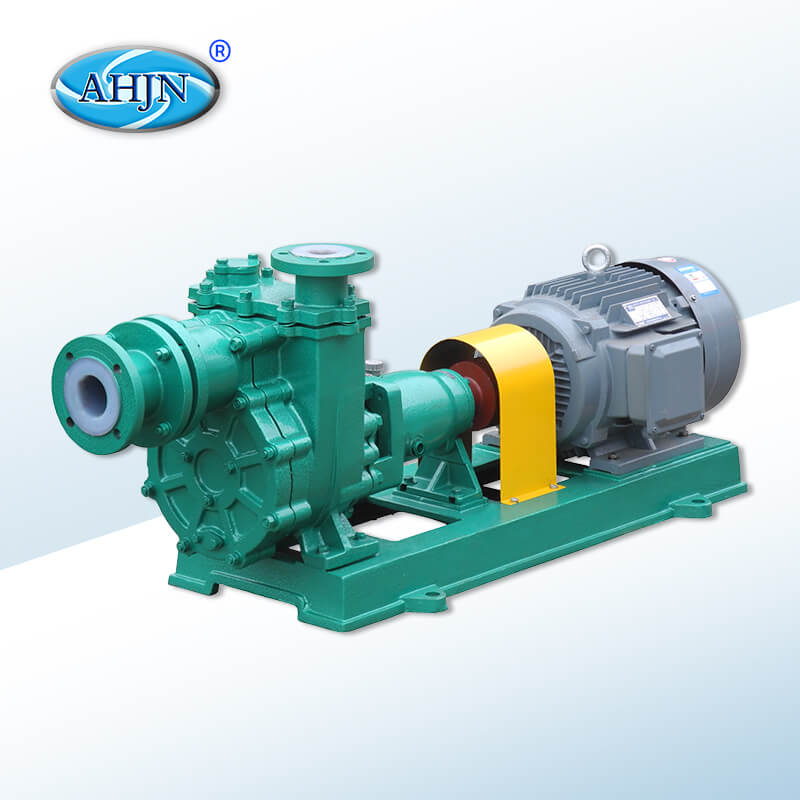

ZBF高性能氟塑料自吸泵

《產品說明書下載》

品牌廠家：JiangNan/江南泵業
產品別名：ZBF襯氟自吸泵|ZBF四氟自吸泵
主要材質：氟塑料
流量范圍：5-110m3/h
揚程范圍：18-47m
功率范圍：2.2-30Kw

特別說明：產品圖片以及參數跟實際產品略有差異
定制說明：一切規格按照客戶實際情況或量身定制，支持非標定制。
庫存配送：ZBF高性能氟塑料自吸泵有貨，全國送貨保障！

在線溝通 0563-5090136

產品詳細描述Detailed description

ZBF高性能氟塑料自吸泵產品概述

ZBF系列高性能氟塑料自吸式離心泵簡稱“ZBF氟塑料自吸泵”，突破了傳統自吸泵受氟塑料襯里模壓工藝的限制，將儲液腔、氣液分離室與蝸殼流道制成一體，擁有較大的氣液分離室、通暢的回流通道，進口設計有先進可靠的止回閥，高低壓區密封可靠，排氣時間明顯縮短、進口抽空力強，大幅提升了自吸性能，其自吸高度可達5米(常壓清水時)。
ZBF氟塑料自吸泵過流部件均采用氟塑料制成，本產品設計有灌液、放液孔，免除了安裝時預留注液管閥等不便因素，最大限度滿足了用戶各種工況下的需求，免去了普通離心泵須倒灌安裝、灌引水、裝底閥等不便因素，是大流量、強腐蝕、液位差高自吸工況的理想用泵。
安徽江南泵閥制造的氟塑料自吸離心泵耐腐性強，氣液分離快，自吸時間短，吸程高，工作時間長，效率高，靜音低振等優點。是獲得國家專利的產品。適用于污水處理、酸洗工藝、制酸制堿、化工、農藥、造紙、電子等行業。

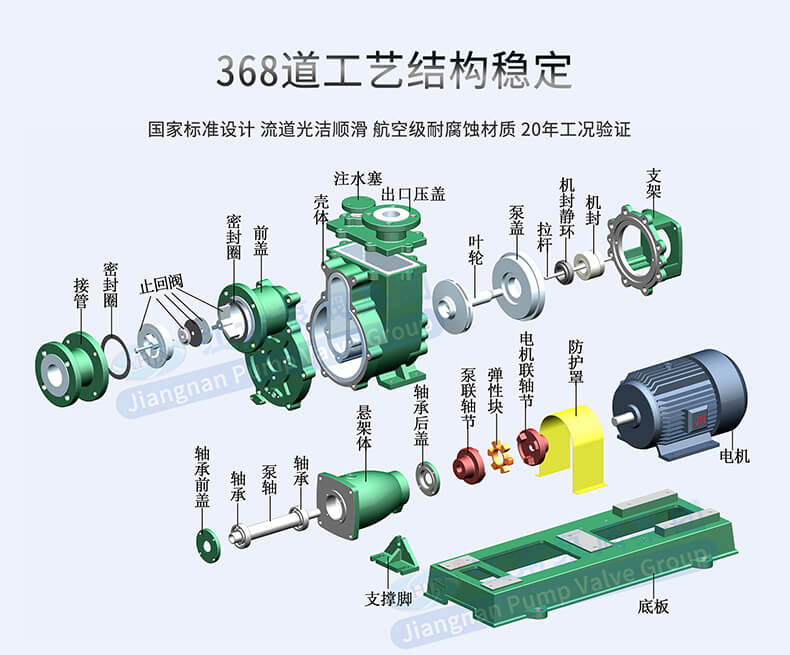

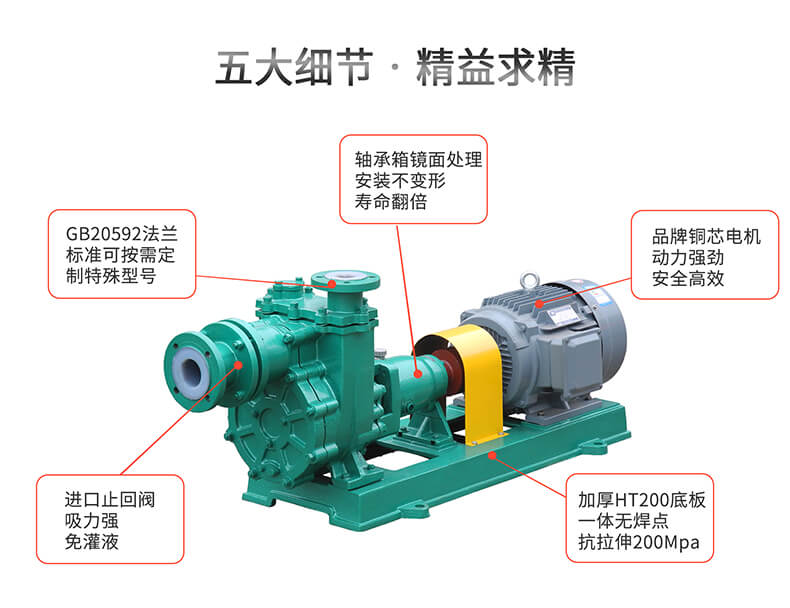

適用領域優勢說明三維結構圖細節展示/優勢氟塑料葉輪機械密封短泵軸聯軸器型號參數

* 表格型號中間流量揚程為標準參考值
序號	轉速(Rev) =2900r/min 介質密度(Medium density)=1000kg/m 3
	型號	流量	揚程	效率	進口	出口	汽蝕余量	電機功率	自吸高度	自吸時間	整機重量
		Flow	Pump head	η	Inlet	Outlet	Npsh	Power	priming High	priming time	Weight
	Model	(m3/h)	(m)	(%)	(mm)	(mm)	(m)	(kw)	(m)	(s )	(kg)
1	40ZBF-20	6.3	20	42	φ40	φ32	3	2.2	5	150	70
2	40ZBF-30	6.3	30	48	φ40	φ40	3	4	5	150	140
3	50ZBF-20	12.5	20	42	φ50	φ40	3	2.2/3	5	150	120
4	50ZBF-30	12.5	30	48	φ50	φ40	3.5	4	5	150	160
5	50ZBF-45	12.5	45	35	φ50	φ32	3.5	7.5	5	150	210
6	65ZBF-20	25	20	58	φ65	φ50	4	3	5	180	180
7	65ZBF-30	25	30	55	φ65	φ50	4	7.5	5	180	210
8	65ZBF-45	25	45	42	φ65	φ50	4	11	5	150	300
9	80ZBF-20	50	20	60	φ80	φ65	4.5	5.5	4.5	200	240
10	80ZBF-30	50	30	58	φ80	φ65	4.5	11	4.5	200	284
11	80ZBF-45	50	45	53	φ80	φ65	4.5	15	4.5	180	330
12	100ZBF-20	100	20	65	φ100	φ80	5	11	4.5	250	280
13	100ZBF-30	100	30	62	φ100	φ80	5	15	4.5	220	320
14	100ZBF-45	100	45	55	φ100	φ80	5	30	4.5	200	500

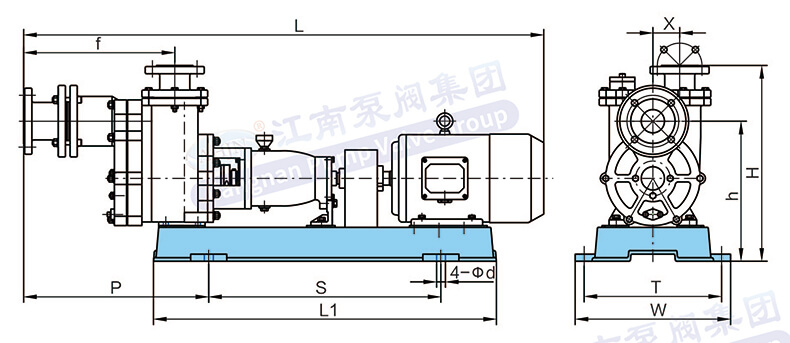

安裝尺寸尺寸圖

序號	型號	外　型　安　裝　尺　寸											進口法蘭尺寸				出口法蘭尺寸
	Model	Outside and installing size											Inlet flange size				Exit flange size
		L	L1	S	P	f	W	T	H	h	X	D	c	a	b	n-φd	k	g	i	n-φt
1	40ZBF-20	708	305	260	328	234	180	150	367	230	59	14	40	150	110	4-φ18	32	140	100	4-φ18
2	40ZBF-30	1360	880	600	506	298	385	335	527	387	77	25	40	150	110	4-φ18	40	150	110	4-φ18
3	50ZBF-20	1156	840	605	435	338	375	335	476	327	70	19	50	165	125	4-φ18	40	150	110	4-φ18
4	50ZBF-30	1310	880	600	506	298	385	335	527	387	77	25	50	165	125	4-φ18	40	150	110	4-φ18
5	50ZBF-45	1375	930	650	445	340	435	385	596	435	100	25	50	165	125	4-φ18	32	140	100	4-φ18
6	65ZBF-20	1345	900	600	476	406	390	350	541	377	58	20	65	185	145	4-φ18	50	165	125	4-φ18
7	65ZBF-30	1460	960	650	518	423	435	385	548	392	75	25	65	185	145	4-φ18	50	165	125	4-φ18
8	65ZBF-45	1610	1130	740	538	410	500	435	610	435	100	25	65	185	145	4-φ18	50	165	125	4-φ18
9	80ZBF-20	1425	930	650	536	424	435	385	574	394	90	25	80	200	160	8-φ18	65	185	145	4-φ18
10	80ZBF-30	1555	1130	740	552	428	500	435	616	435	90	25	80	200	160	8-φ18	65	185	145	4-φ18
11	80ZBF-45	1630	1130	740	563	433	500	435	631	450	100	25	80	200	160	8-φ18	65	185	145	4-φ18
12	100ZBF-20	1663	1130	740	593	462	500	435	632	440	86	25	100	220	180	8-φ18	80	200	160	8-φ18
13	100ZBF-30	1615	1151	840	571	456	490	435	641	450	89	25	100	220	180	8-φ18	80	200	160	8-φ18
14	100ZBF-45	1865	1350	945	600	456	600	535	695	500	110	25	100	220	180	8-φ18	80	200	160	8-φ18
