襯塑管道泵電機拆卸、安裝及維修技術介紹

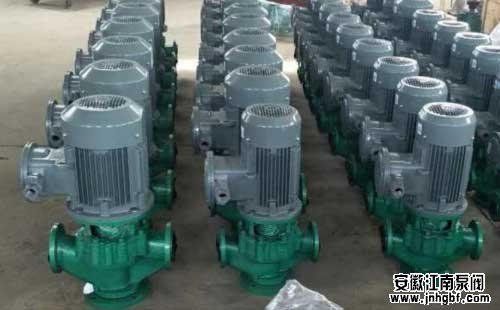

　　襯塑管道泵是安裝在管道中間的泵，起到增壓的作用。它通常是垂直結構。金屬襯塑管道泵有立式襯塑管道泵和臥式襯塑管道泵，基本由電機驅動，使用方便、安全、快捷。電機是現代農業和工業設備中的主要動力設備。通常由于使用不當，電機會燒壞。一旦設備損壞了主電源，就會耽誤生產進度，尤其是廣大農村朋友的農業機械、果園機械和電動水泵。

　　推薦閱讀:《襯塑管道泵安裝方法小結》

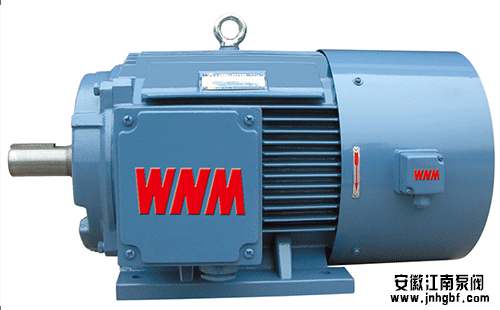

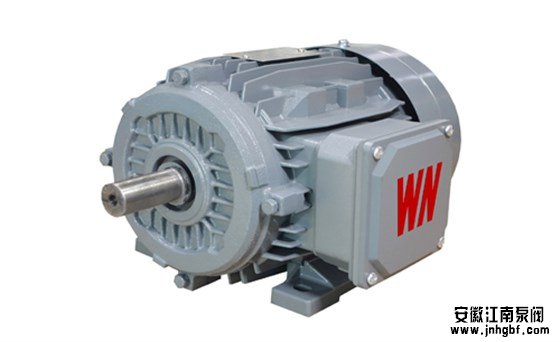

　　1.拆卸前了解電機的基本數據，檢查電機的好壞，了解電機的繞組原理、電壓、電流、功率、接線方式、極數和轉速，用萬用表檢查繞組電阻值是否在正常范圍內，接地電阻即絕緣電阻是否合格。

　　2.拆卸機器，記錄各部件的安裝順序和位置，根據繞組燒損情況判斷燒損原因，拆卸前記錄接線盒的連接方式和外殼的安裝位置，并做好標記。機身的一些安裝位置是定向的，不能安裝不正確。拆卸后，目視檢查線圈燒損的原因，包括局部相間短路、匝間短路、引出短路、單相起動繞組燒損、運行繞組燒損和三相一燒損或三燒損。

　　3、拆繞組要記錄繞組的接線方法，引出線位置，絕緣情況，槽數，線圈極數，線徑型號，匝數，每匝跨距，定子鐵芯長度和內徑尺寸等都要做詳細記錄。

　　4、繞組嵌線:

　　a.先根據線徑型號確定用單根還是多根柒包線，不管用幾根線并繞，截面積之和一定要和原線型號一致或非常接近(參考誤差正負0.02mm)。線模長短要合適，短了不好下線，長了不美觀，線圈還容易碰到殼體。

　　b.裁好絕緣紙，繞線，下線。下線注意動作要輕點，不可以損傷漆包線表皮絕緣漆，以免引起匝間短路，相間用絕緣紙隔離c.以防止相間短路，注意下線方向要一致。

　　d.接線按拆線時記錄的方式，接頭需要焊接，用絕緣套管絕緣。

　　e.整線，綁線，需要注意讓轉子安裝時不會碰到線圈。

　　5、浸絕緣漆，烘干，繞組線圈綁好后先用兆歐搖表測一下絕緣電阻，保持絕緣沒有問題再澆上絕緣漆，放到烤箱烘干。

　　6、安裝電機，檢查繞組烘干情況，絕緣漆不粘手，絕緣電阻大于0.5兆歐，安裝要按拆卸的反順序進行，對需要更換要保養的部件，要處理好后再安裝，比如軸承，滾珠間隙大需要更換，每次維修都需要加油保養，安裝至關重要，保持每個部件良好，安裝到位。

　　電機維修就是把原有數據記錄下來，再盡量做回原廠數據。再多說一句，市場上的漆包線分舊銅和新銅，要用新銅，線的質量也決定維修質量。
